一、功能及操作簡介

1、操作簡介：

1.1、確認鍵（H）：

用于功能確認，按上下調節鍵選擇相應的功能后，按確認鍵進行功能確認，激活相應的功能；長按確認鍵 2 秒，可快速進入“運行信息查詢->數據查詢”功能界面。


1.2、上調鍵（     ）：

用于功能選擇、數據調整，在功能選擇界面，通過按上調鍵進行功能選擇，在部分功能中，可以通過上調鍵進行數值調整，進行數值調節過程中，通過長按上調鍵 5 秒，可以進入快速調節。

1.3、下調鍵（     ）：

用于功能選擇、數據調整，在功能選擇界面，通過按下調鍵進行功能選擇，在部分功能中，可以通過下調鍵進行數值調整，進行數值調節過程中，通過長按下調鍵 5 秒，可以進入快速調節。

1.4、返回鍵（        ）：

返回上一級菜單，長按返回鍵 2 秒，直接返回都一級菜單選擇界面。

1.5、組合鍵：

(1)、在“運行信息查詢->數據查詢”功能中，按“確認鍵+上調鍵”，可以快速切換到“運行參數設定”界面，反之，則可以快速切換到“運行信息查詢-數據查詢”功能中。

(2)、在“運行參數設定”功能中，按“上調鍵+下調鍵”，可以直接清 0 設定數據。


1.6、電源選擇鍵：

用于選擇供電電源，第三代小板有 3 種供電方式：

(1)、弱電：通過主控板供電，如通過 UART 通信接口

(2)、弱電：通過主控板供電，如 IIC 通信接口供電。

(3)、強電：通過強電供電，如通過 L/N/S 強電接口。

注：禁止同時使用強電和弱電，或使用弱電時

1.7、UART 通信接口：

(1)、用于監控主控板運行信息，通過串口 UART 進行通信，通信波特率為 9600bps，數據交換速度較快，目前美的產品 UART 主要為柜機室內板紅色插座。

(2)、需要使用此接口的功能為“運行信息查詢”。

(3)、連接此接口后，不能連接 L/N/S 強電（白色 3 針）接口、I2C 通信接口（白色 5 針）。

1.8、I2C 通信接口：

(1)、用于監控主控板運行信息，通過模擬 I2C 進行通信，低位先發，通信波特率為 1200bps，數據交換速度較慢。目前美的產品 I2C 主要為室外板白色插座。

(2)、需要使用此接口的功能為“運行信息查詢”。

(3)、連接此接口后，不能連接 L/N/S 強電接口（白色 3 針）、UART 通信接口（紅色 4 針）。

1.9、L/N/S（白色 3 針）強電接口：

(1)、用于監控室內外通信數據，檢測通信故障等，通信波特率為 600bps。

(2)、需要使用此接口的功能為“通信故障檢測”、“模擬通信設置”。

(3)、連接此接口后，不能連接 UART 通信接口、I2C 通信接口。

2、功能菜單簡介：


二、功能說明：

1、運行信息查詢功能：

此功能完全兼容第二代小板的“查詢功能”，通過“UART 通信接口”或“I2C 通信接口”連接到主控板，以獲取通信信息，并進行顯示。

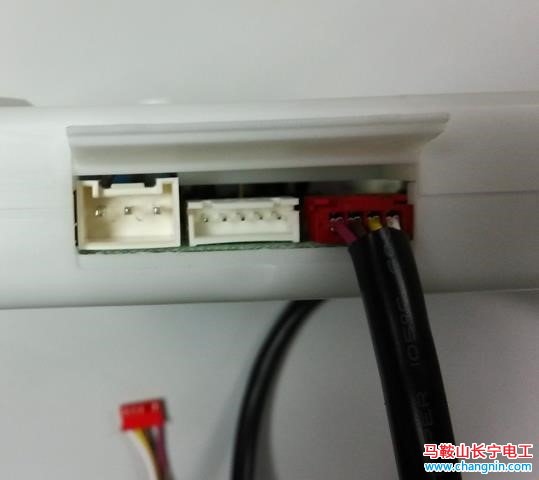

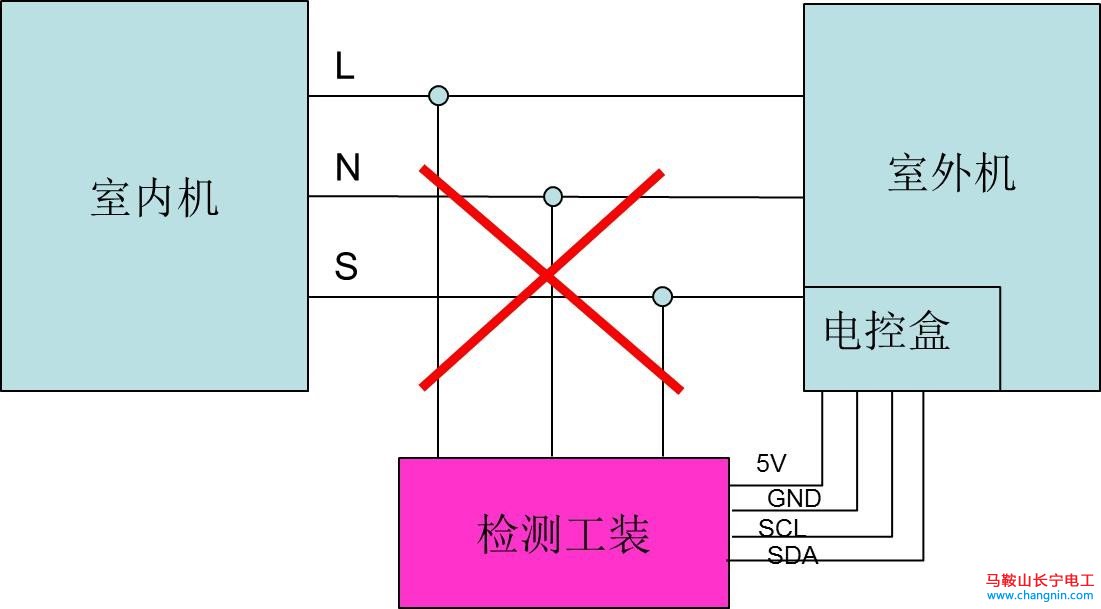

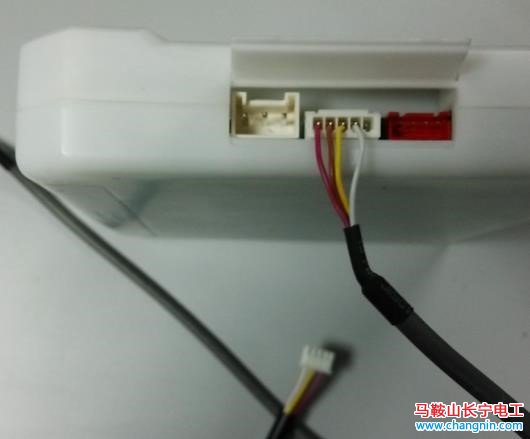

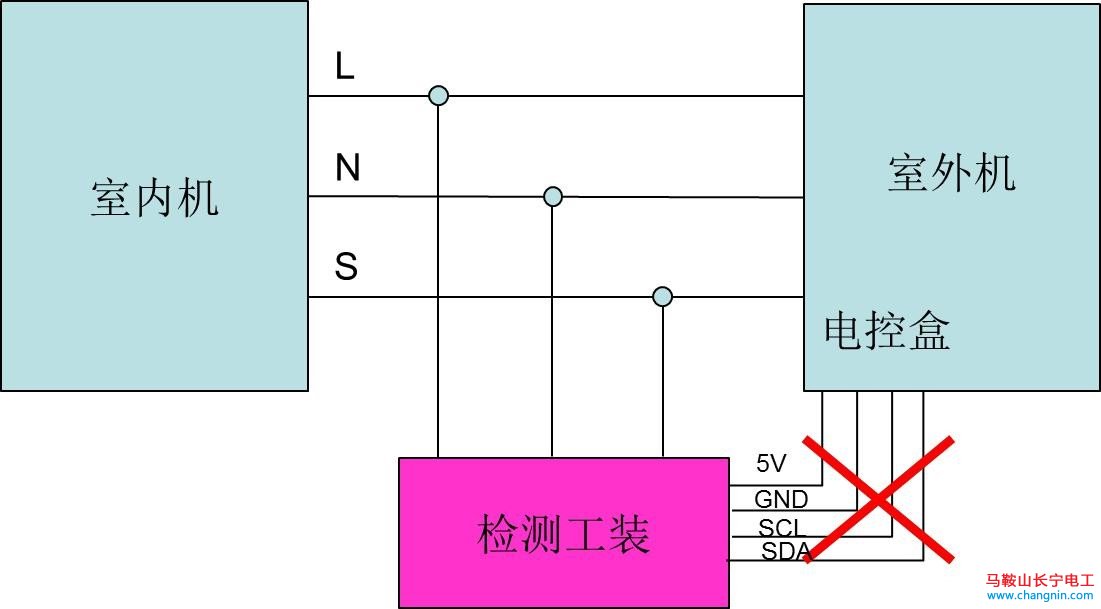

注：禁止同時連接“UART 通信接口”和“I2C 通信接口”,接線示意圖如下：

1.1、數據查詢

正常狀態下顯示“查詢信息”，通過“上調鍵、下調鍵”進行翻頁查詢；當有故障的時候，按 2HZ 的頻率切換顯示“查詢信息”和“故障信息”；如果連續 1 分鐘未收到從機回復數據，則提示“檢測儀通信故障”。


1.2、數據 AD 查詢

同數據查詢功能，只是溫度等數據以十六進制 AD 值來顯示。

1.3、故障查詢

當空調系統報一個或多個故障的時候，想要了解全部已報故障，可以通過此功能進行查詢當前的故障類型。

1.4、歷史數據查詢

上述數據查詢的信息會定期記錄到 E 方中，當出現故障時，也會將相應的數據記錄到 E 方中，以便查詢。

(1)、正常定時記錄數據：每隔 1 個小時記錄一次數據，數據記錄的 E 方地址

0x0200-0x02FF.

(2)、故障記錄數據：出現故障時記錄，數據記錄的 E 方地址 0x0100-0x01FF.


2、運行參數設定

此功能完全兼容第二代小板的“設定功能”，通過“UART 通信接口”或“I2C 通信接口”連接到主控板。

注：禁止同時連接“UART 通信接口”和“I2C 通信接口”。





設定目標頻率              0.1～200

3、通信故障檢測

通信故障檢測功能主要是面向售后維修，可以通過檢測儀檢測通信故障源，指導維修操作。

3.1、操作步驟：

Step1：空調停機掉電后，將工裝的“L/N/S 強電接口（白色 3 針）”中的 L、N電源線（S 線先不接）并接到室內外連接的接線座上，；檢測儀“電源選擇鍵”打到“強電”（中間檔位）。

Step2：空調上電并開機，待變頻儀工作后，選擇“通信故障檢測->檢測儀自檢”，

進行自檢，以確定檢測儀通信電路狀態，自檢時間約 10 秒。

Step3：空調停機并掉電，將 S 線并接到電流環路中。

Step4：空調上電并開機，待變頻儀工作后，選擇“通信故障檢測->在線檢測”，

進行通信故障檢測，檢測時間約 40 秒。

Step5：根據檢測結果，確定故障源，并斷開電源，進行維修處理。

3.2、檢測結果：

檢測結束有如下提示：

(1)、室內機通信故障

請檢查室內機和通訊線

(2)、室外機通信故障

請檢查室外機和通訊線

(3)、通信檢測正常，如果整機報通信故障，則可以判定為室內機故障

其中，上述檢測結果作為一種參考依據，請注意通信線的影響，比如檢測儀接到室外機把手位置，檢測結果提示第(1)點，那么要注意進一步確認是室內機問題還是通信線問題。

另外請注意上述第(3)點，因?yàn)槭覂?nèi)機接收光耦接收端壞了，工裝是無法判斷出故障的，所有要結合整機提示，以確定故障源。

3.3、其他說明：

上述說明中，只說了二級菜單中的“檢測儀自檢、在線檢測兩項”，如果通過工裝單獨與室外機或者室內機連接，那么就不能用“在線檢測”這個功能，而必須選擇“檢測室內機”或者“檢測室外機”，操作步驟及注意事項同“在線檢測”功能。

3.4、注意事項：

(1)、選擇此功能只能連接“L/N/S 強電接口（CN3）”，其他接口禁止連接。

(2)、檢測儀自檢、檢測室內機、檢測室外機必須斷開 S 線。


4、模擬通信設置
模擬通信設置主要是面向開發調試，可以通過進行模擬通信及數據查詢；選擇此功能只能連接“L/N/S 強電接口（CN3）”，其他接口禁止連接。

4.1、操作步驟：

Step1：空調停機掉電后，將工裝的“L/N/S 強電接口（CN3）”中的 L、N、S 線

并接到電流環路中；檢測儀“電源選擇鍵”打到“強電”（中間檔位）。

Step2：空調上電并開機，待變頻儀工作后，選擇“模擬通信設置”，進入二級菜

單后，選擇相應的功能，實現控制功能。

4.2、版本檢測：

版本檢測功能可以檢測室內機或者室外機的程序、參數版本和編碼信息，使用此

功能必須斷開室內機和室外機的 S 線。

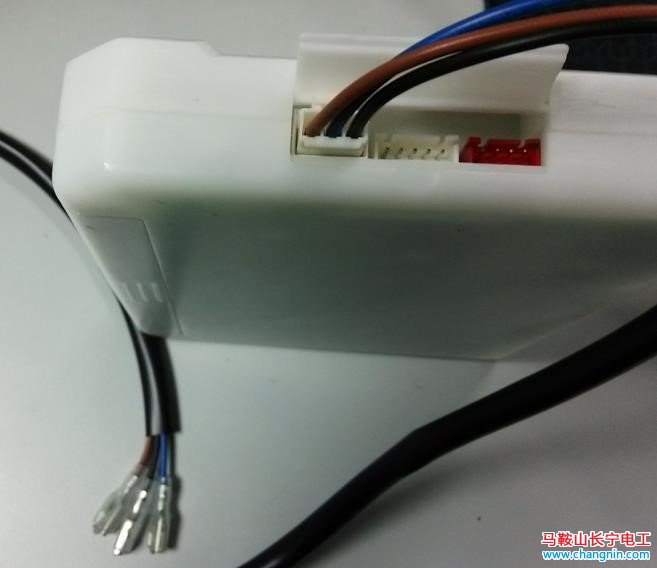

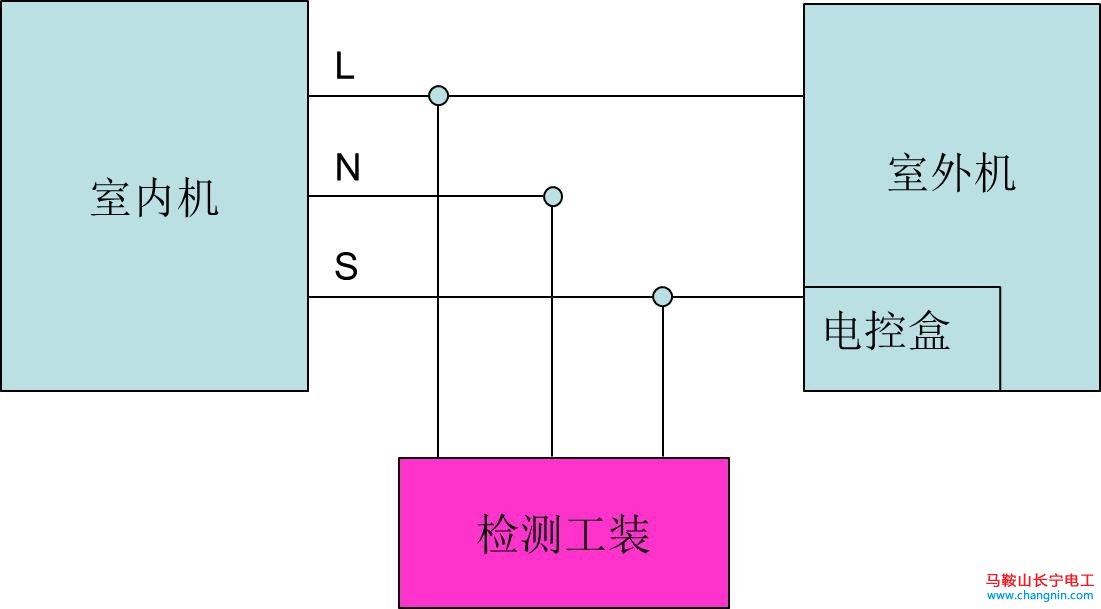

如對室內機進行版本檢測的接線示意圖：

4.3、通信信息查詢：

(1)、數據監測：可以監測室內外的通信數據，以十六進制的形式顯示出來；顯示界面中上兩行顯示室內的通信數據，下兩行顯示室外的通信數據；顯示過程中按“功能鍵”可以暫停數據刷新。

(2)、查詢室內機：

查詢室內機通信信息。

(3)、查詢室外機：

查詢室外機通信信息。

4.4、模擬室內機：

工裝模擬室內機功能，可以和室外機進行通信，通過設定模式、目標頻率等信息，改變室外的運行狀態；連接方式同版本檢測。

4.5、模擬室外機：

工裝模擬室外機功能，可以和室內機進行通信，通過設定模式、目標頻率等信息，改變室內的運行狀態；連接方式同版本檢測。
